TX8M2262系列电机驱动MCU

★  最高48MHz HIRC, 精度1%

★ 每个I/O均可作为ADC输入，每个I/O均可做中断唤醒.

★ 集成6N 型的70V 三相全桥栅极gate driver (TX8M2262特有), 同时集成了12V 控制电路盒MCU的供电5.0V LDO.

★ 宽工作电压 2.4V ~ 5.5V.

★ 可编程I/O驱动能力: 4mA ~ 64mA.

★ 工作温度-40 ℃ ~ 105℃.

★ 支持有符号数/无符号数的数学计算功能包括32 位/16 位除法，16 位/16 位除法,16 位x16 位乘法，16 位+16 位加法，16 位-16 位减法，32 位开平方；

★ 外设接口UART/SPI/I2C/PWM输出/LED drive的SEG及COM/比较器输出,可以随意配置引脚位置, 比较器、运放输入可以有限配置引脚位置, 方便电路设计.

TX8M2262系列-产品介绍

TX8M2262系列（内置6N型gate driver）

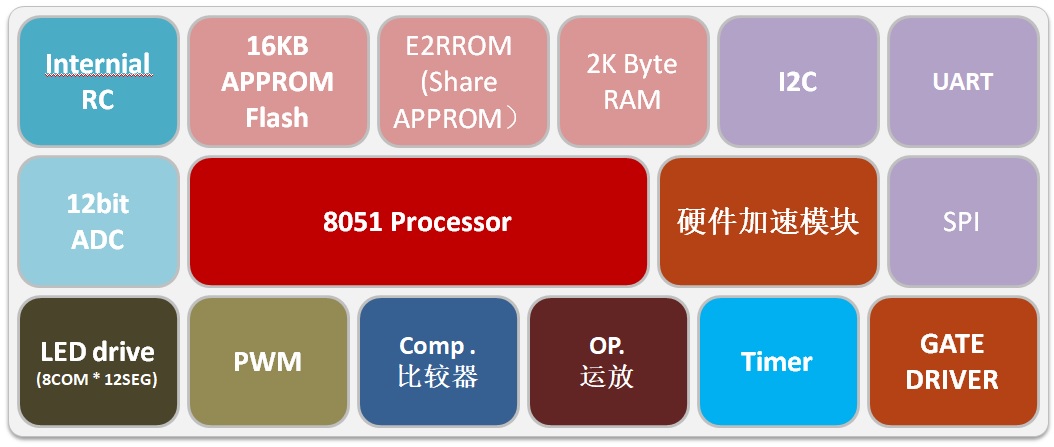

       TX8M2262 是一款高性能低功耗的 8051 内核 MCU，工作主频最高为 48MHz，内置 16K 字节 LogicFlash 存储器（支持类 EEPROM 功能），2K 字节 SRAM。

        TX8M2262 内部集成了 6N 型的 70V 三相全桥栅极 gate driver，三个独立半桥栅极驱 动器，适合于 12V, 24V 和 36V 的三相电机应用中高速功率 MOSFET 和 IGBT 的栅极驱动， 同时集成了 12V LDO 控制电路和 MCU 的供电 5.0V LDO，简化了整个供电系统。 内置低 侧电源和高侧电源欠压（UVLO）保护功能，防止功率管在过低的电压下工作，提高效率。 输入脚兼容 3.3-5.0V 输入逻辑，集成防穿通死区时间为 250ns，驱动能力为+1.5A/-1.8A。 集成共模噪声消除技术使得高边驱动器在高 dv/dt 噪声环境能稳定工作，并且使芯片具有 宽范的负瞬态电压忍受能力。

    模拟资源：

        1 个 12 位 500KSPS 的 SARADC、2 个多功能比较器，3 个运算放大器。

    定时器资源：

        6 个 16 位高级定时器（3 对互补 PWM、带死区控制或 6 路独立 PWM）、

        5 个 16 位通用定时器（都支持 Capture、Count、PWM 功能）、

        1 个 16 位唤醒定时器 (都支持 Capture、Count、PWM 功能）、

        1 个 8 位蜂鸣器（支持 PWM、Count 功能）、

        1 个看门狗定时器。

    标准的通信接口： 1 个 SPI 接口、1 个 IIC 接口和 2 个 UART 接口（其中 UART1 支持 DMA 工作方式）。

    LED 显示功能：  2 支持多达 8COM x 12SEG。

    GPIO： 内置 30K 上下拉电阻，多个驱动档位可配置，每个 IO 都可以作为 ADC 的输入，每个 IO 都可以作为 IO 中断唤醒口。

    硬件加速模块： 支持有符号数/无符号数的数学计算功能包括 32 位/16 位除法，16 位/16 位除法，16 位 x16 位乘法，16 位+16 位加法，16 位-16 位减法，32 位开平方； TX8M2262 工作电压 VM 为 10V~70V，工作温度范围-40℃ ~ +105℃。多种省电工作 模式保证低功耗应用的要求，最低功耗模式 5uA（MCU）。 TX8M2262 提供 QFN40、LQFP48 等封装形式，根据不同的封装形式，器件中的外设 资源配置不尽相同。

    应用场合：

• 电机控制产品

• 电动工具
