TS3260, SUB-1G芯片, 可替代Cxx2300A

TS3260, SUB-1G芯片, 可替代Cxx2300A

作者:嘉博盛    发布时间:2025-10-14    浏览量:0

1、概述

TS3260是一款超低功耗、高集成度、高性能、适用于Sub-1GHz频段无线应用的射频收发器。它具有1.8V - 3.6V较宽的输入电压范围,最大发射功率可达到20dBm,最低灵敏度可达-120dBm。它支持OOK、(G)FSK等多种调制方式,以及多种数据包格式和编解码方式,可以灵活的满足各类低功耗、自组网应用的需求。


2、主要特性

▪ 工作模式: 独立射频收发芯片,通过SPI接口与主控芯片通信

▪ 频率范围: 240 - 960 MHz

▪ 发射功率: 最大20 dBm

▪ 接收灵敏度: - 120 dBm @ 1.2kbps / 433.92MHz

- 100 dBm @ 100kbps / 433.92MHz

▪ 饱和接收功率: 20 dBm

▪ 码率范围: 0.5 – 300kbps (速率可配)

▪ 调制方式: OOK,(G)FSK,(G)MSK

▪ 工作电压: 1.8V – 3.6V

▪ 工作电流: 发射电流

                    75mA @ +20dBm,433.92 MHz,FSK

                    24mA @ +13dBm,433.92 MHz,FSK

                    接收电流

                    8.3mA @ 433.92 MHz,FSK(高灵敏度)

                    7.8mA @ 433.92 MHz,FSK(低功耗)

▪ 睡眠电流: 300 nA,深度睡眠

                    800 nA,普通睡眠

▪ 特色功能:支持直通模式和包模式,可配置包处理机制及64-Byte FIFO

                    支持前向纠错 (FEC) ,数据白化编解码 (Data Whitening)

                    支持自动频率校准 (AFC)

                    支持空闲信道评估 (CCA)

                    支持MESH自组网应用

                    支持跳频应用

▪ 符合FCC/ETSI标准、RoHS标准

▪ QFN16 封装


3、应用领域

▪ 智慧城市应用

▪ 智能光伏场景

▪ 智能抄表和计量系统

▪ 家庭楼宇自动控制

▪ 遥控报警和安防系统

▪ 无线照明控制系统

▪ 工业遥控系统

▪ 无线数据传输

▪ 多功能遥控器


4、管脚配置与定义

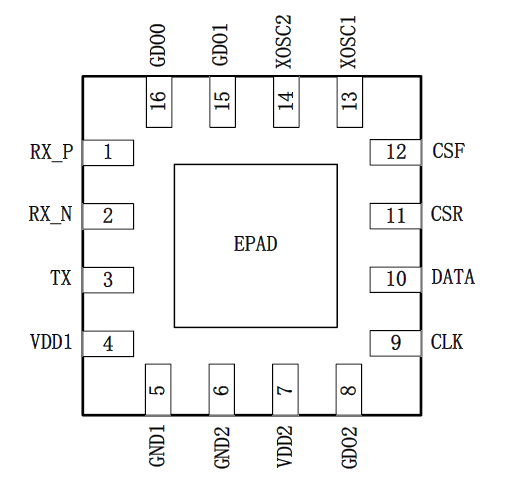

       TS3260 管脚定义如下图所示:


          1760434802182

       TS3260 管脚描述:

引脚号

引脚名称

I/O

管脚描述

1

RX_P

I

接收信号输入

2

RX_N

I

接收信号输入

3

TX

O

发射信号输出

4

VDD1

I

电源输入

5

GND1

I

6

GND2

I

7

VDD2

I

电源输入

8

GDO2

IO

可配置I/O口

9

CLK

IO

SPI时钟

10

DATA

IO

SPI数据口

11

CSR

I

SPI-寄存器片选

12

CSF

I

SPI-FIFO片选

13

XOSC1

I

晶振输入

14

XOSC2

I

晶振输入

15

GDO1

IO

可配置I/O口

16

GDO0

IO

可配置I/O口

EPAD

GND

I
