GBS3120, SUB-1G 发射器，直替CMT2119A

产品简介

GBS3120 是高集成度 Sub‑1GHz 射频发射芯片，SOT23‑6 封装，引脚定义与 CMT2119A 完全一致，可直替CMT2119A，无需修改 PCB 电路板，是 CMT2119A 优质国产替代选型。

核心参数

  工作频段：240‑960MHz，覆盖 433MHz、868MHz、915MHz 全球 ISM 免费频段

  调制方式：支持 OOK、(G) FSK 调制

  传输速率：FSK/GFSK：0.5‑100kbps；OOK：0.5‑40kbps

  发射功率：‑10 ~ +13dBm 可调，最大输出 14dBm

  供电电压：2.0V‑3.3V，适配电池供电设备

  功耗性能：+13dBm 发射时电流 32mA，休眠电流仅40nA，设备续航表现优秀

  芯片功能：TWI 两线接口寄存器配置；内置 PA Ramping 功率缓升缓降、低压检测功能

  封装：        SOT23-6封装

  合规标准：符合 FCC、ETSI、RoHS 环保标准

管脚定义及描述

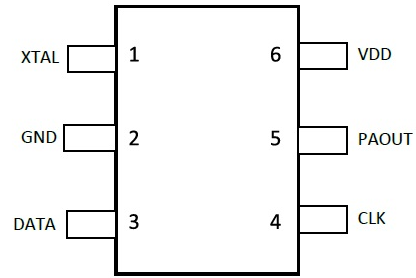

                                遥GBS3120管脚排列图

GBS3120管脚描述:

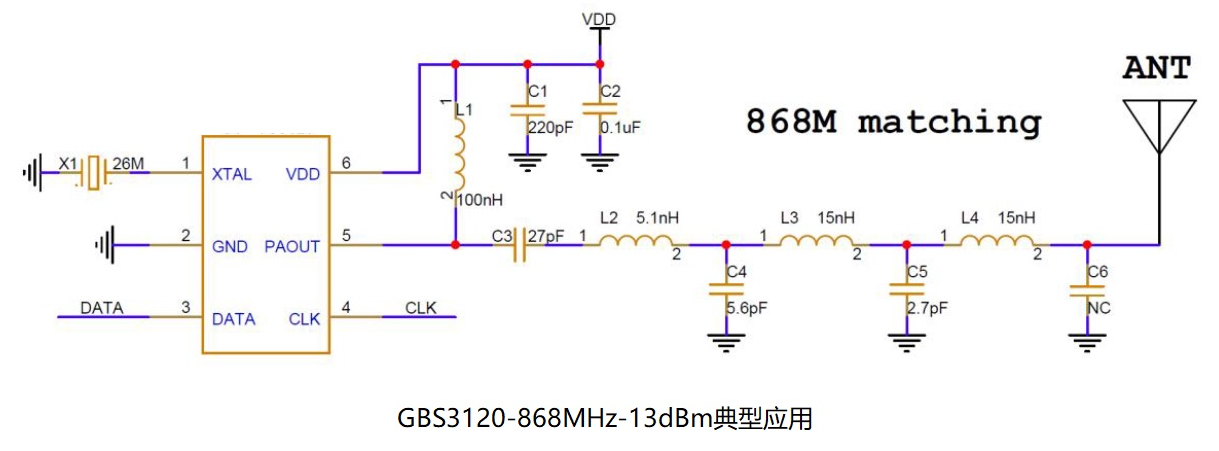

典型应用

智能家居、遥控门禁 RKE、安防报警设备、无线灯光控制、工业无线控制系统、遥控玩具、红外发射替代等 Sub‑1GHz 无线发射场景。

核心优势

✅ GBS3120 Pin‑to‑Pin 直替 CMT2119A：相同 SOT23‑6 封装，管脚一一对应，现有产品直接换料，不用改板、不用调整硬件。

✅ 性能对标进口方案：频段、功率、调制能力满足同款产品设计需求。

✅ 国产稳定供货：交期可控，具备量产成本优势，规避断供风险。

✅ 功能完备：PA 功率缓变、低压检测，适配各类电池供电无线产品。
