TS3260

一、基础厂商与定位

TS3260 是国产 Sub-1GHz 低功耗射频收发芯片，QFN16（3×3mm）封装，主打硬件 PIN-PIN 替代 CMT2300A，是 433/868/915MHz 遥控、物联网场景的高性价比国产平替方案。

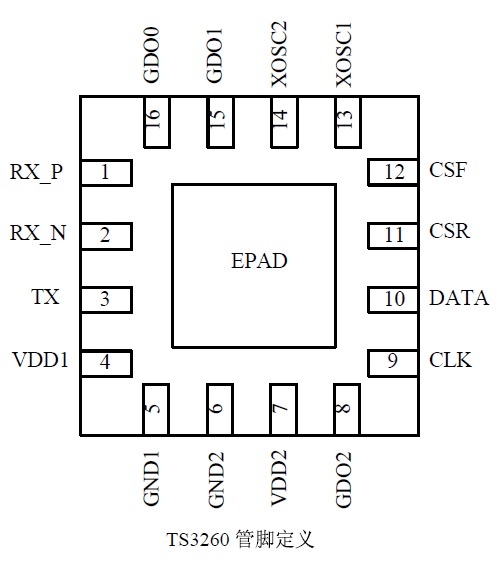

               TS3260引脚图

二、核心关键参数

1. 频段与调制：240~960MHz，支持 OOK/(G) FSK/(G) MSK，空中速率 0.5~300kbps；

2. 射频性能：最大发射功率 + 20dBm，433MHz@1.2kbps 灵敏度 - 120dBm；

3. 供电功耗：工作电压 1.8~3.6V；深度睡眠仅 300nA，接收典型 7.8~8.4mA，20dBm 发射约 76mA；

4. 接口与存储：双片选 4 线 SPI（CSR 寄存器 / CSF FIFO），内置 64Byte 收发 FIFO；

5. 配套晶振：必须使用 26MHz、15pF 负载电容晶振。

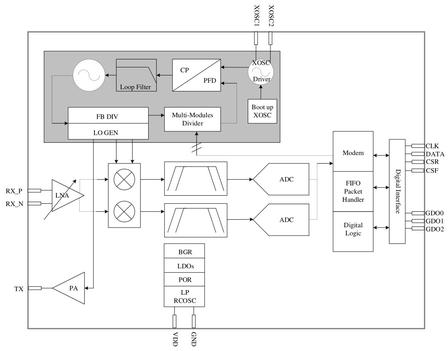

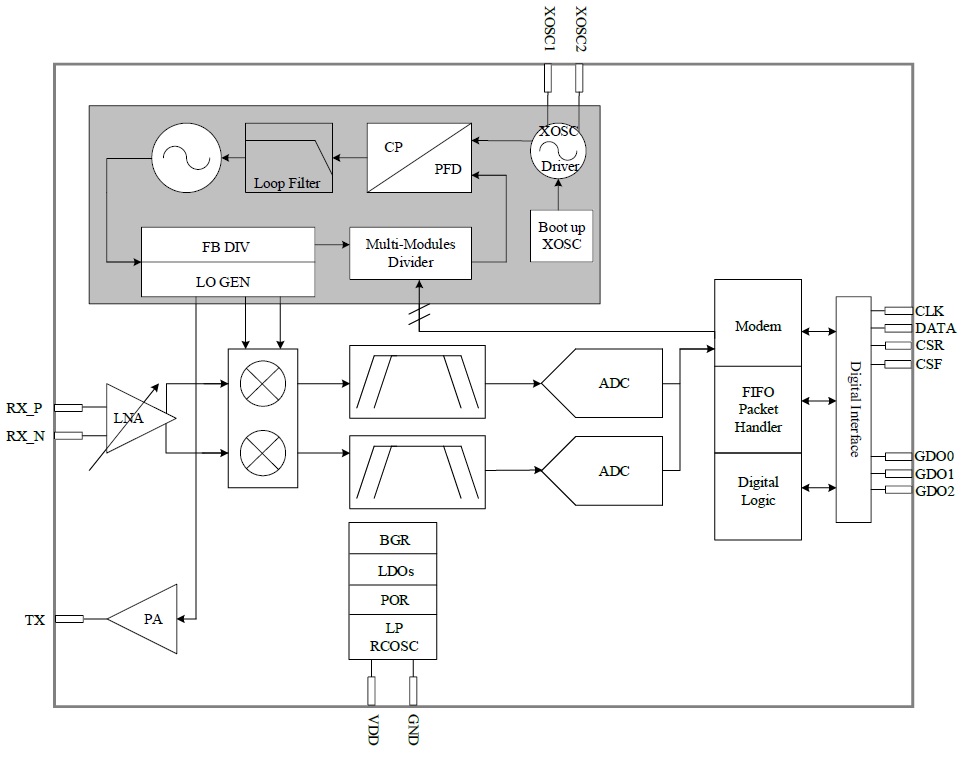

芯片内部系统框图

三、核心功能亮点

• 内置数据包引擎，支持 CRC16、FEC 前向纠错、数据白化、AFC 自动频偏校准、CCA 空闲信道检测，支持跳频、MESH 自组网；

• 三路可配置 GPIO（GDO0/GDO1/GDO2），可做收发中断、状态指示；

• 提供三套官方参考匹配电路：13dBm 直连、20dBm 直连、20dBm+SPDT 开关方案，覆盖 433/868MHz；

• 符合 FCC/ETSI、RoHS 环保标准，工业级温区 - 40℃~+85℃。

•


四、和 CMT2300A 替换关键说明

✅ 硬件兼容：封装、引脚布局完全一致，原有 PCB 可直接贴片，无需改板；

❌ 软件不兼容：寄存器地址、定义与 CMT2300A 个别不通用，原有驱动代码可能需重新适配；

✅ 互通性：空中射频协议互通，TS3260 设备可与原 CMT2300A 设备正常通信。

五、典型应用场景

工业无线遥控器、智能家居照明、安防报警、无线抄表、传感采集、433MHz 遥控开关等电池供电低功耗无线设备。

六、相关资料

TS3260 规格书.pdf
